什么是電磁屏蔽房呢？
2021年01月27日 |
閱讀次數：1802電磁屏蔽房有鋼板拼裝式、鋼板焊接式、鋼板直貼式及銅網式4大類。拼裝式為厚度1.5㎜鋼板模塊拼裝而成，生產、組裝工藝較簡單，適用小面積、屏蔽效能要求一般的工程。可拆卸移建，但移建后屏蔽效能顯著降低。鋼板焊接式屏蔽室采用2～3㎜冷軋鋼板與龍骨框架焊接而成，屏蔽效能高，適用各種規格尺寸，是電磁屏蔽房的主要形式。直貼式和銅網式用于屏蔽效能要求較低的簡單工程。
基本組成內容

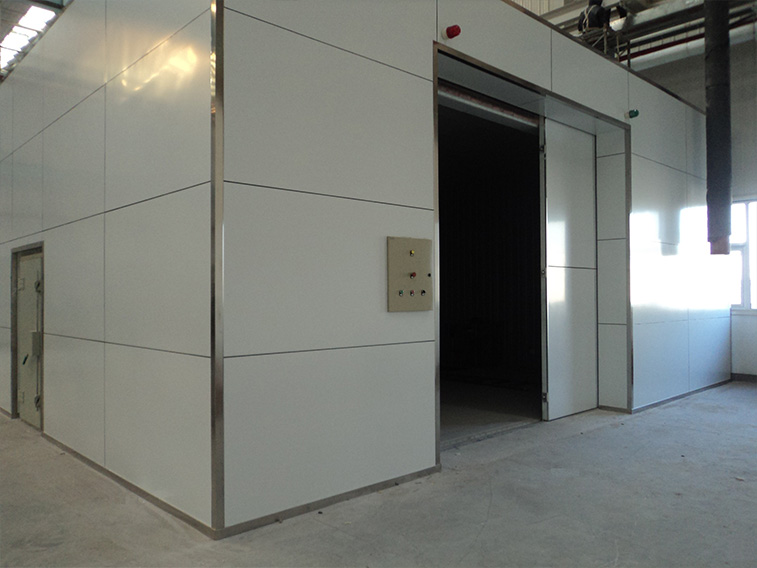

殼體：此處以鋼板焊接式電磁屏蔽房為例。包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成，材料規格按屏蔽室尺寸確定地面龍骨（地梁）應與地面進行絕緣處理。墻、頂端冷軋鋼板厚度2mm，底端鋼板厚3㎜，先在車間預制成模塊，分別焊接在龍骨框架內側。所有焊接均采用CO2保護焊，連續滿焊，并用專用設備撿漏，防止漏波。所有鋼質殼體必須進行良好的防銹處理。
電磁屏蔽門：電磁屏蔽門是屏蔽室的活動部件，也是屏蔽室綜合屏蔽效能的關鍵，技術含量較高，材料特殊，工藝極其復雜，共26道工序。電磁屏蔽門有鉸鏈?zhǔn)讲宓堕T、平移門兩大類，各有手動、電動、全自動等形式。如考慮使用的穩定性及性價比，則選擇手動插刀式鉸鏈門（標準門1900㎜×850㎜）。
蜂窩型通風波導窗：通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距5㎜的六邊形鋼質波導管集合組成，波導管不妨礙空氣流通，卻對電磁輻射有截止作用。主要采用300mm×300mm×50mm規格的全焊接式蜂窩式波導窗，插入損耗150KHz～1GHz≥100dB，完全滿足《規范》要求。屏蔽室按面積尺寸配置相應數量的波導窗，分別用于進風、排風、瀉壓。
強弱電濾波器：進入屏蔽室的電源線、通信信號線等導體都會夾帶傳導電磁干擾，必須有相應的濾波器加以濾除。濾波器是由無源元件（電感、電容）構成的無源雙向網絡，其主要性能參數是截止頻率（低通、高通、帶通、帶阻）、插入損耗（阻帶衰減量），濾波性能取決于濾波級數（濾波器濾波元件數）、濾波器結構類型（單電容型C型、單電感型L型、π型）等。
波導管：進入防護室的各種非導體管線如消防噴淋管、光纖等，均應通過波導管，波導管對電磁輻射的截止原理與波導窗一致。
室內電氣、室內裝修：包括穿管走線、配電箱、照明、插座及吊頂、墻面裝修、地面防靜電地板等。為保證屏蔽室穩定運行，電氣、裝修材料必須選擇合乎國家標準的防火、防潮、環保產品。
屏宇屏蔽設備生產各種屏蔽室、局放屏蔽室、屏蔽機房、電磁屏蔽房、電波暗室和微波暗室，歡迎前來選購。
