產品型號：PY—DA型
一、適用范圍

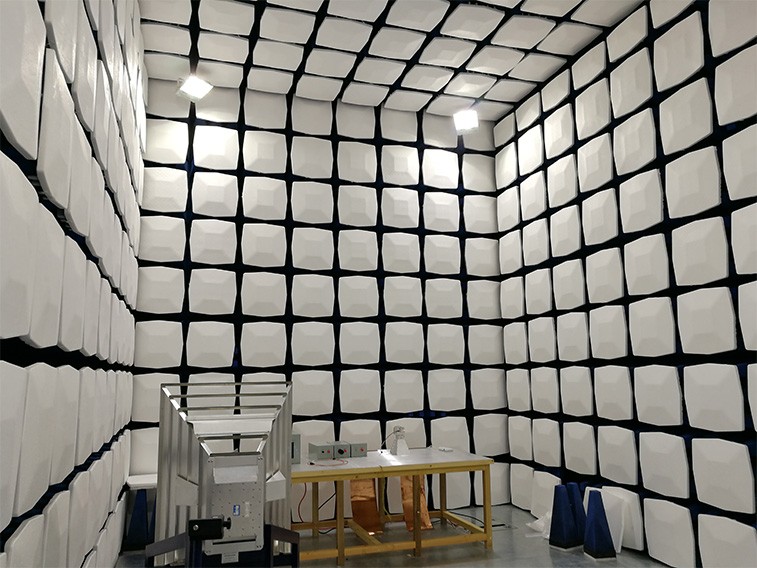

電波暗室主要模擬開闊場地，用于輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量。適用于電子產品、通信產品、家用電器、IT產品、汽車整車和零部件、醫療器械等的電磁兼容測試。
二、性能指標
1、屏蔽效能（SE）:優于EN50147-1和GJB2926-97標準中的屏蔽性能要求，參考滿足BMB3-1999標準C級、GJB5792-2006標準C級。
2、歸一化場地衰減（NSA）：在30MHz～1GHz頻率范圍內，參照法規GB/T 6113.104
（CISPR 16-1-4）、GJB2926-97等標準進行測量，達到并優于±4dB。
3、場地電壓駐波比（SVSWR）：在1GHz～18GHz頻率范圍內，按照CISPR 16-1-4標準進行測試，不大于6 dB。
4、場均勻性（FU）：在30MHz～18GHz頻率范圍內，按照IEC61000-4-3(GB/T
17626.3，EN61000-4-3) 、GJB2926-97等標準測試，在0～6dB內。
5、背景噪聲（ABN）:低于CISPR 22 （GB9254）B 級限值10dB。
三、產品規格
根據受試設備(EUT)的外形尺寸和測試要求確定，分為軍標1米法、3米法、10米法暗室。根據具體使用要求還可定制各種非標暗室。
四、結構組成
焊接式或組裝式屏蔽室、鐵氧體、吸波尖劈、信號傳輸板、天線、轉臺、照明、空調通風系統、監控系統、消防系統、接地系統等。
(一)屏蔽室：
屏蔽室由屏蔽殼體、屏蔽門、通風波導窗及各類電源濾波器等組成。根據用戶要求，屏蔽殼體可采用焊接式或組裝式結構均可。
(二)吸波材料：
1. 單層鐵氧體片
工作頻率范圍30MHz~1000MHz

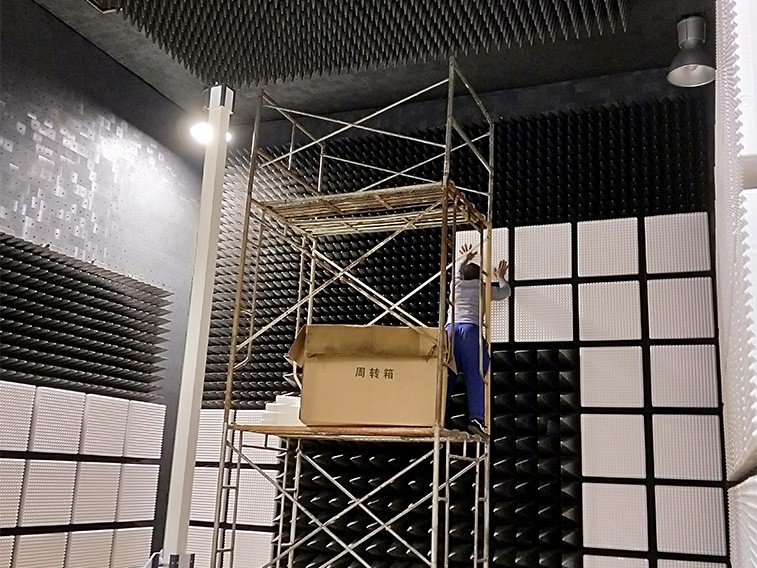

2. 錐形含碳海綿吸波材料
錐形含碳海綿吸波材料是由聚氨脂泡沫塑料在碳膠溶液中滲透而成，具有較好的阻燃特性。
(三)其它：

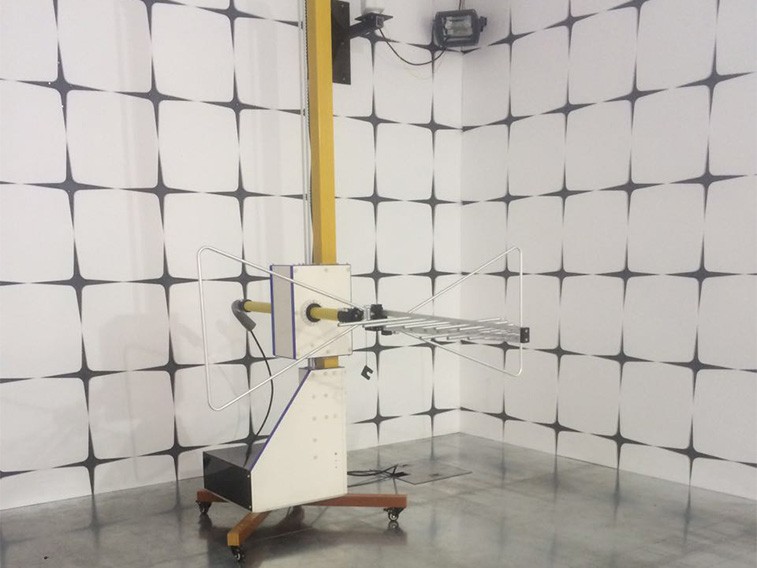

主要有信號傳輸板、轉臺、天線升降、照明、空調通風系統、監控系統、消防系統、接地系統等。
